Что такое цоколь лампы?
Цоколь — составной элемент лампы, удерживающий ее в патроне и передающий ток для питания лампы по своим контактам. Патроном называется то место, куда закручивается или вставляется цоколь. Помимо этого, у цоколя существует и еще одна важная задача - это герметизация колбы лампы от внешней среды. Он может быть сделан из металла, керамики, пластика и разработан специально таким образом, чтобы замена лампы была максимально безопасной.
В мире появилось очень большое количество цоколей ламп: новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами. Ниже мы расскажем, какие на сегодняшний день цоколи популярны, а также затронем тему их обозначения и маркировки.
Что обозначает маркировка цоколя?
Маркировка обычно состоит из одной или нескольких букв, которые указывает на тип цоколя и цифр, которые указывают на размер. Буквенные обозначения типа цоколя существуют следующие:
- E – резьбовой цоколь (Эдисона);
- G – штырьковый цоколь;
- R – цоколь с утопленным контактом;
- B – штифтовой цоколь (Байонет);
- F – цоколь с одним штырьком;
- a – цилиндрический штырёк;
- b – рифленый штырёк;
- c – штырёк специальной формы;
- S – софитный цоколь;
- K – цоколь с кабельными соединениями;
- H – цоколь для ксеноновых ламп;
- P – фокусирующий цоколь;
- T – телефонный цоколь;
- W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Наиболее распространенными считаются резьбовой и штырьковые цоколи (E и G соответственно).
Цифры в маркировке цоколя указывают на диаметр цоколя (например, для E-типа) или расстояние между контактами в разъеме (для G-типа) в миллиметрах.

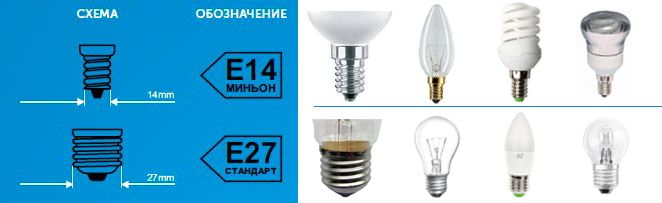

Самыми традиционными и часто используемыми в быту считаются цоколи E27 (стандарт) и E14 (миньон) — резьбовые цоколи диаметром 27 мм и 14 мм соответственно (смотрите картинку ниже). Чаще всего в бытовые светильники встраивают именно такой цоколь.

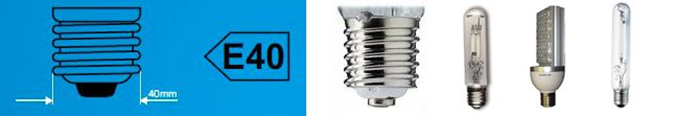

E40 — самый большой резьбовой цоколь, использующийся в мощных лампах для освещения больших промышленных помещений и улиц (на рисунке ниже). Лампа с указанным цоколем эквивалентна, например, ртутной люминесцентной лампе ДРЛ.

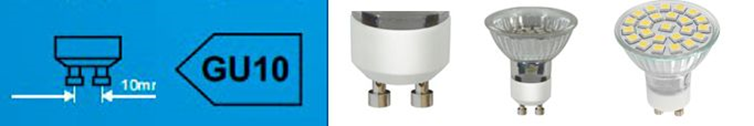

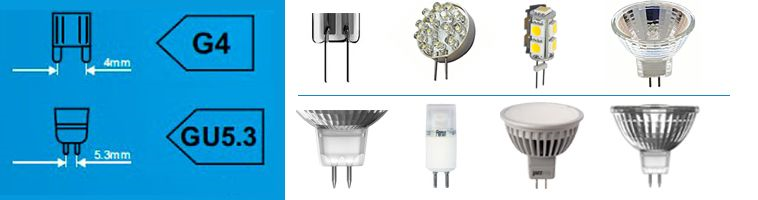

G4, GU10, GU5.3 — штырьковые разъемы, применяемые в галогеновых лампах. Лампы на основе светодиодов с указанным типом разъема полноценно заменяют галогеновые лампы MR16 (смотрите рисунок ниже). G4 используется в небольших лампах для точечной дизайнерской подсветки, GU5.3 — для подсветки ниш, картин, стендов и витрин, GU10 — в потолочном освещении. Лампы с GU10 фиксируются в патроне за счет поворота.

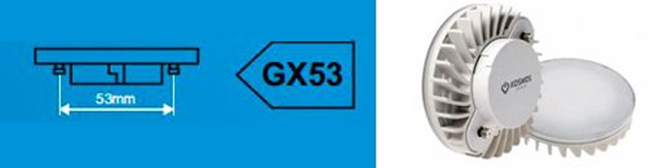

G13 — двухштырьковый разъем, в котором контакты находятся на расстоянии 13 мм. Используется в большинстве типовых ламп дневного света и трубчатых лампах серии Т8. G53 — двухконтактный разъем с плоскими контактами. Чаще всего такие лампы используются во встраиваемых светильниках. GX53 — двухконтактный разъем с контактами в форме штырька. Конструкция такого типа обычно требуется в натяжных и подвесных потолках. Как правило, это круглые лампы, в которых светодиоды расположены на плоской поверхности (изображены на картинке ниже).
Иногда к первой букве добавляется еще одна, уточняющая тип самой лампы (для некоторых типов):
- U – энергосберегающая лампочка;
- V – цоколь с коническим концом;
- A – автомобильная лампа.
Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.
Также далее после цифр могут идти еще буквы, они указывают на количество контактных пластин, штырьков или гибких соединений:
- s — один контакт;
- d — два контакта;
- t — три контакта;
- q — четыре контакта;
- p — пять контактов
Как выбрать подходящий цоколь?
Способ 1.
Чтобы выбрать цоколь для лампочки в России, вам нужно будет проверить светильник, в который вы хотите установить лампочку. После приобретения светильника, люстры, торшера, настольной лампы достаточно посмотреть на упаковку или инструкцию, там точно будет прописан необходимый цоколь.
Способ 2.
Если же светильник или люстра не новые, а цоколь узнать нужно, тогда можно посмотреть на старую лампу, которая использовалась до замены: на ней зачастую прописывается цоколь, если никаких надписей нет, то, скорее всего это самый типичный и распространенный.
Как мы уже сказали выше, в России наиболее распространены базовые типы Е14, Е27 и GU10. Цоколь E14 и E27 обычно используются для бытовых светильников, люстр и потолочных светильников, а цоколи GU10 используются для точечных светильников.
Способ 3.
Самый, наверное, надежный! Просто выкрутите старую лампу и несите ее в магазин. Там специалисты точно подскажут вид цоколя, и сразу дадут нужную лампу.
